 概 述： |
U G D 系列單色石英玻璃管液位計是集玻璃管液位計、石英玻璃管液位計、玻璃板液位計和鍋爐水位計多重優點于一身的新型液位計。它克服了玻璃管液位計怕碎、不堅固、不安全、不耐壓、顯示不清晰、使用溫度低的缺點，且在一定程度上能代替高溫玻璃板液位計、高壓小比重磁浮子液位計和無盲區液位計。而且比同樣特性的液位計價格低廉、可視方向和中心距均可調整， 成為廣泛應用于石油、化工、電力、冶金、軍工和食品等工業領域的新型液位計。
|
結構原理： |
U G D 系列單色石英玻璃管液位計是由表體、石英管、上、下閥及排污閥等組成。上下閥為偏心直角針形閥，便于清洗。液位計法蘭與容器上的法蘭連接構成連通器，利用連通器原理和自然光在液體中折、反射的原理， 在氣相， 自然光直接透過石英管從可視窗射出， 在液相， 自然光直接透過石英管照射到不透明的介質上被吸收而呈現出介質的本色， 這樣氣、液的分界面就清晰可辨了。
|
適用范圍： |
◆U G D 型單色石英玻璃管液位計用于測量不透明液體或有顏色液體的液位。
◆U G D J 型夾套式單色石英玻璃管液位計用于測量不透明或有顏色、粘稠、易凝結介質的液位。
 主要技術參數 ： |
◆中心距：普通型≤2 5 0 0 m m（可根據用戶需要特殊制作）超長型≤1 2 0 0 0 m m
◆中心距可調范圍：≤ ± 1 5 m m
◆公稱壓力： ≤P N 6.3 M P a
◆工作溫度： ≤4 5 0 ℃

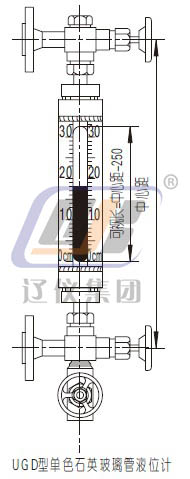

◆可視長度： 普通型= 中心距- 2 5 0 m m（ 可根據 用戶需要特殊制作）
無盲區型= 中心距
◆自動封閉壓力： ≥0 . 3 M P a
◆沖洗、排污接口： N P T 1 / 2 ″ 內螺紋（ 可根據用戶需要特殊制作）
◆電光源電壓：A C 3 6 V 或A C 2 2 0 V
◆電伴熱電壓：A C 2 2 0 V
◆伴熱蒸汽壓力： ≤ 1.0 M P a
◆伴熱夾套接頭： G 1 / 2 ″外螺紋（ 也可根據用戶要求制作）
◆接液材質： 碳鋼、不銹鋼（ 可根據用戶需要特殊制作）
◆過程連接： 法蘭連接： H G / T 2 0 5 9 2 - 2 0 0 9 D N 2 0 （可根據用戶需要特殊制作）
螺紋連接： G 3 / 4 ″ 外螺紋（ 可根據用戶需要特殊制作）
