UG玻璃管液位計

用途：

　　UG—1 型玻璃管液位計及出口TUP 型玻璃管液位計（以下簡稱液位計）適用于直接指示密封壓力容器中的液位。液位計中與被測液體接觸的零件，選用不銹耐酸鋼（1Cr18Ni9Ti、0Cr19Ni9）或普通碳鋼（25Mn）制造，因此具有較好的耐腐蝕性能。本儀表符合ZBN12、002—87 及HG5—227—80 技術標準要求，可廣泛的應用到石油、化工、化肥等工業部門中。

結構原理：

　　在液位計上、下閥門處皆裝有法蘭。法蘭與被測容器法蘭連接，構成連通器，透過玻璃管直接指示容器內的液位。
　　從結構上，由于使用條件不同可分為普通型、帶加熱套型。
　　在上下閥門內各裝有一個鋼球。當玻璃管因意外事故突然破碎時，鋼球在容器內壓力的作用下，能保證自動封閉，防止容器內的液體噴射和繼續外流。
　　為了保證鋼球在玻璃管破碎后能起自動封閉作用，容器內外的壓力差不得小于0.3MPa
　　在液位計的下閥同時沒有排污結構，可供液體取樣，或在檢修時放出玻璃管中剩余液體以及清洗內部之用。

主要技術參數 ：

◆工作壓力：1.6 MPa
◆自動封閉壓力：≥0.3 MPa
◆工作溫度：≤200℃
◆玻璃管規格：￠19×3

◆法蘭型式：HG5010-58
　　　　　　PN16、DN15 A 型平法蘭
　　　　　　PN16、DN20 A 型平法蘭
　　　　　　HG5012-58
　　　　　　PN16、DN15 B 型法蘭
　　　　　　PN16、DN20 B 型法蘭
◆法蘭標準：GB2555-81 GB2556-81 標準與HG5010-58 HG5012-58 標準相符
◆液位計的規格是按安裝中心距L 劃分，（液位計上、下閥門中心線之間的距離），玻璃管的長度1 與玻璃管上的刻度范圍H 和中心距L 的對應關系如下表：(單位：mm)

保管 ：

　　液位計應保存在室溫0～40℃，相對濕度不大于90％干燥通風的室內，且空氣中不含有腐蝕性氣體。

安裝、使用與維修 ：

　　根據需要選擇不同規格的液位計安裝。
　　安裝時注意不要使玻璃管受力破碎，安裝后使用時，微開閥門，應先預熱20～30 分鐘，待玻璃管有一定濕度后才能緩慢地旋轉手輪，打開閥門，使被測液體慢慢進入液位計內部。
　　為了保證液位計的玻璃管不因為被測液體的污染而影響讀數，因此應定期清洗。在清洗時首先關閉上、下兩閥門，打開排污閥，將玻璃管中的剩余液體放出，在旋開上閥門上的塞子，使用硫酸重鉻酸鉀洗液，由上閥門灌入，通過玻璃管從下閥排污接頭流出，最后用自來水沖洗干凈。

　　為了保證液位計安全防爆（自動封閉作用）被測容器內液體壓力不得小于0.3 MPa。上、下閥門必須全部打開（保證鋼球能在容器壓力作用下，推向閥門內的防爆密封錐面時，不至于碰到閥桿頂端）。
　　當玻璃管由于意外事故突然破碎時，需要更換玻璃管。更換時可將卡箍、防護罩拆卸下來，然后松開上、下閥門的連接螺母，取出填料壓蓋和密封墊圈。去掉破碎的玻璃管。更換時應順次將連接螺母、填料壓蓋、密封墊圈套于玻璃管的兩頭，先將玻璃管的下端插入下閥門，再將上端插入上閥門，最后手旋緊連接螺母緊固玻璃管，裝上防護罩，用卡箍鎖緊。
　　液位計經過維修后繼續使用時，首先應當將上、下閥門中的閥桿旋緊關閉閥門，經預熱后在緩慢打開閥門。

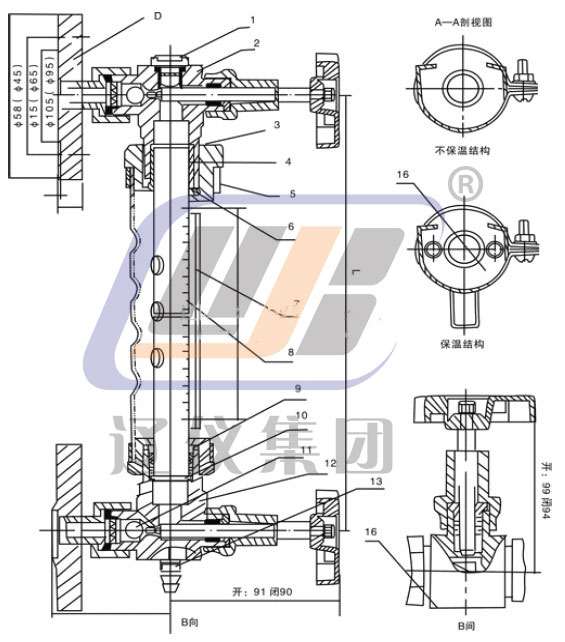

結構圖及外形尺寸（見附圖）：

1.盲塞　2.上閥　3.底環　4.填料　5.卡子　6.密封壓蓋　7.護板　8.玻璃管
9.壓蓋螺母　10.底環‖ 　11.鋼球　12.下閥　13.排污接頭　14.保溫管　15.平焊法蘭　16.標牌
